طبقه‌بندی‌های RCD

امروزه استفاده از کلید RCD جزو لاینفک تاسیسات الکتریکی ساختمان شده است، به همین جهت شناخت انواع تیپ این وسیله خالی از لطف نخواهد بود. برای کاربردهای خانگی فقط پنج مورد اول از RCD (دستگاه تشخیص جریان تفاضلی یا نشتی)‌ های ذکر شده در زیر باید در نظر گرفته شوند. اما برای ساختمان‌های صنعتی و تجاری، همه طبقه‌بندی‌ها باید در نظر گرفته شوند.

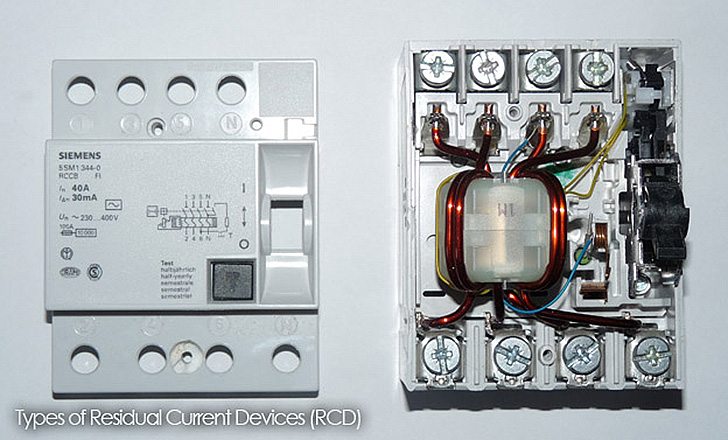

جداکردن قطعات I=40A, ΔI=30mA : RCD

در جدول زیر انواع RCD همراه با مزایای آن‌ها، ارائه شده است. با این حال، قبل از نگاه به جدول، دو طبقه‌بندی دیگر از RCD وجود دارد که باید در نظر گرفته شود: عملکرد کلی و عملکرد تأخیری، که هر کدام دارای نوع A یا B هستند.

(RCCB (Residual Current Operated Circuit Breaker without Integral Overcurrent Protection

یک وسیله سوئیچینگ مکانیکی که برای تشخیص جریان نشتی در شرایط کار عادی طراحی شده است و وقتی که جریان تفاضلی (نشتی) تحت شرایط مشخصی به مقدار معینی برسد باعث باز شدن اتصالات می‌شود. این RCD به منظور محافظت در برابر اضافه بارها و یا جریان‌های اتصال‌ کوتاه طراحی نشده است و باید همیشه همراه با یک حفاظت اضافی پشتیبان مورد استفاده قرار گیرد.

(RCBO (Residual Current Operated Circuit Breaker with Integral Overcurrent Protection

موارد استفاده آن مانند RCCB است و علاوه بر آن عمل حفاظت در برابر اضافه بار و اتصال کوتاه را انجام می‌دهد و می‌تواند بدون نیاز به پشتیبان در ظرفیت مجاز جریان اتصال کوتاه خود مورد استفاده قرار گیرد.

(SRCD (Socket-Outlet incorporating a Residual Current Device

یک پریز برق برای تاسیسات ثابت می‌باشد که دارای یک مدار داخلیست که به‌طور خودکار باعث می‌شود تا در جریان نشتی نامی پریز مدار را قطع کند.

(FCURCD (Fused Connection Unit incorporating a Residual Current Device

یک وسیله حفاظتی است که دارای فیوز داخلیست که جهت حفاظت تاسیسات نصب ثابت استفاده می‌شود. و بوسیله مدار داخلی خود در مقدار جریان نشتی مشخصی مدار را قطع می‌کند.

(PRCD (Portable Residual Current Device

دستگاهی است متشکل از یک دوشاخه، یک RCD و یک یا چند پریز برق (یا یک درگاه برای اتصال). این دستگاه ممکن است حفاظت در برابر جریان اضافی را شامل شود.

(CBR (Circuit Breaker incorporating Residual Current Protection

یک قطع‌کننده مدار است که حفاظت در برابر جریان اضافی را تامین می‌کند و هم‌چنین حفاظت جریان تفاضلی (نشتی) را چه به صورت یکپارچه (یک CBR کامل) یا با ترکیبی از یک RCD فراهم می‌کند.

RCBO و CBR دارای کاربرد یکسان هستند: حفاظت در برابر جریان اضافی و جریان تفاضلی (نشتی). به‌طور کلی، اصطلاح RCBO برای دستگاه‌های کوچکتر اعمال می‌شود در حالی که CBR برای دستگاه‌های مختلف تا رنج چند هزار آمپر، تک‌فاز و سه‌فاز استفاده می‌شود.

RCBO و CBR به‌طور دقیق توسط استانداردهای مربوطه تعریف می‌شوند.

(RCM (Residual Current Monitor

دستگاهی که برای نظارت بر تاسیسات الکتریکی یا مدارها در حضور جریان‌های نامتعادل و نشتی طراحی شده است. این دستگاه هیچ حفاظتی در برابر جریان نشتی و یا اضافه بار را ندارد.

(MRCD (Modular Residual Current Device

این دستگاه حاوی یک RCD است و حفاظت در برابر اضافه بار را انجام نمی‌دهد و قادر به ارسال سیگنال در صورت لزوم به سوئیچینگ اصلی مدار است.

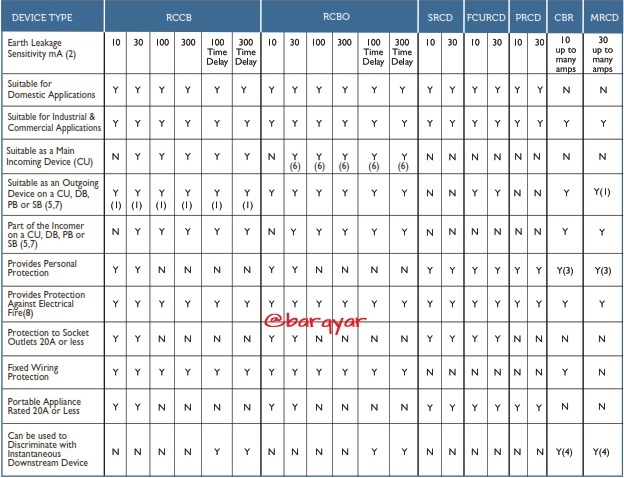

انواع مختلف RCD متناسب با کاربردهای مختلف

 انواع مختلف RCD متناسب با کاربردهای مختلف

توضیحات جدول:

  • (1): فقط همراه با حفاظت پشتیبان استفاده شود (به عنوان مثال فیوز یا MCB).
  • (2): RCD های با جریان 10 میلی‌آمپر در تجهیزات بسیار حساس و در مناطق پرخطر مانند آزمایشگاه‌های دانشگاه‌ها و بیمارستان قابل استفاده می‌باشند.
  • (3): با جریان عملکرد کمتر از 30mA تولید شده است، اما به‌طور معمول مورد استفاده قرار نمی‌گیرند.
  • (4): دارای عملکرد تاخیری.
  • (5): تابلو توزیع نهایی مطابق با استاندارد BS EN 60439-3.
  • (6): باید جداسازی دو قطبی را فراهم کند.
  • (7): DB – Distribution Board; PB – Panel Board; SB – Switch Board
